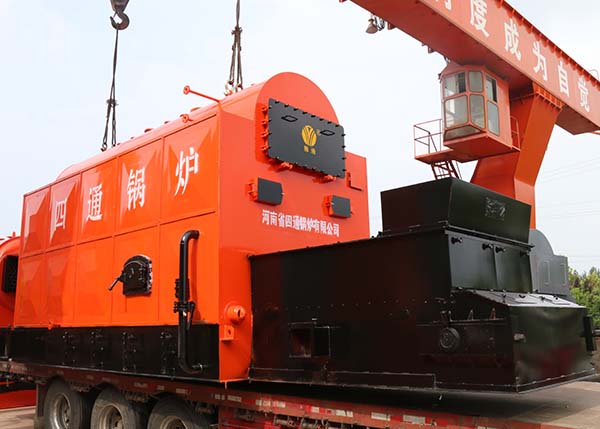

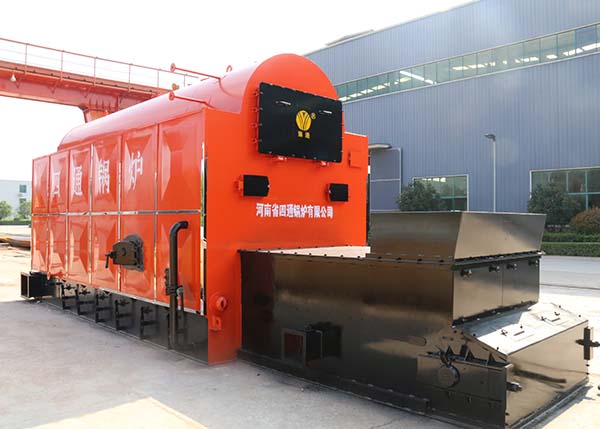

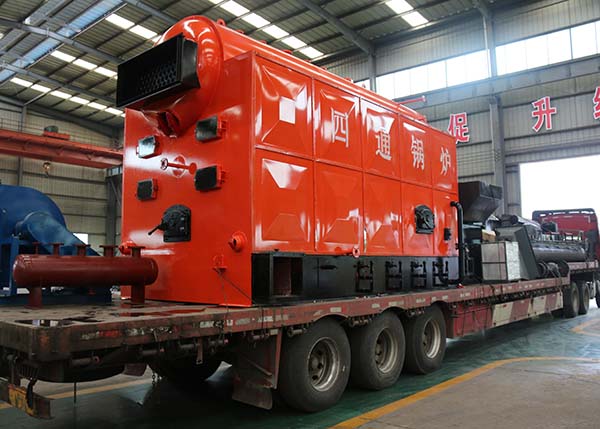

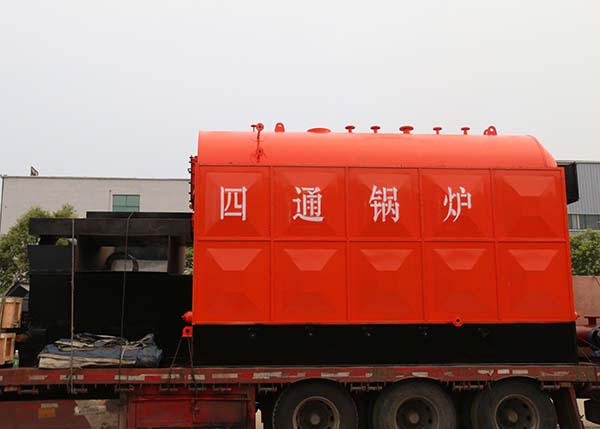

DZL快装链条炉排生物质锅炉
容量：2—20蒸吨
热效率：80—84%
适用燃料：秸秆稻壳等直燃燃料、成型生物质与生物质混合燃料
应用范围：供应工艺热水蒸汽、大众采暖、集中供热
产品简介：四通DZL型快装锅炉为单锅筒纵置式链条炉排卧式三回程水火管锅炉，适宜燃烧成型生物质燃料，也可纯燃煤或混燃煤与成型生物质燃料
产品介绍
DZL快装链条炉排生物质锅炉是一种卧式三回程水火管锅炉，在锅筒内布置螺纹烟管，炉膛左右两侧有水冷壁管，前后拱采用新型的节能炉拱，采用轻型小鳞片式链条炉排更有利于生物质燃料的燃烧，配有鼓风机、引风机进行机械通风，并装有出渣机实现自动出渣。
燃料自上煤斗落到炉排上，进入炉膛内燃烧，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折向锅筒内的螺纹烟管中，经过后烟箱进入省煤器，然后再由引风机抽引通过烟道至烟囱排入大气。
性能优势
1、通过将两侧集箱上的部分上升管拉向护膛，然后引入锅筒侧下方并辅以锅筒底部隔热整浇成型组成炉顶受热面，以新颖的炉膛结构成功解决了锅筒底部直接受高温火焰辐射，避免产生“鼓包”缺陷；
2、两翼烟道的设置，使烟气顺利进入前烟箱，使之前管板温度相同，避免因温度应力而产生管板裂纹；
3、锅筒内采用单回程螺纹烟管，强化了传热效果，同时螺纹烟管具有自清灰功能，避免了烟管内积灰；
4、锅炉前、后拱均采用了水冷壁管作支撑的整体浇注结构，形成永久拱。后拱低而长，出口段为反倾斜，前拱倾角45°与后拱相呼应，形成明显倒“α”火焰，有利于劣质煤的燃烧，煤种适应性强；
5、炉排侧密封结构设计先进合理，避免了侧密封卡炉排和炉排两侧布风不均匀而烧坏侧密封的缺陷。4t/h及以下锅炉采用侧密封冷加角铁筋板结构，6t/h以上锅炉采用接触式侧密封下密封结构；
6、炉排下面有独立调节风室，两侧进风；采用新型曲臂螺杆调节结构，从而使调风通风截面比达到，调节灵活，布风均匀。推拉式闸板清灰装置，闸板采用耐热铸铁精加工密封结构，从而有效防止二次燃烧变形和炉排漏风。
技术参数
| 型号 |
SZL2 |
SZL4 |
SZL6 |
SZL10 |
SZL15 |
SZL20 |
| 额定蒸发量（t/h） |
2 |
4 |
6 |
10 |
15 |
20 |
| 工作压力（Mpa） |
1.25/1.6 |
1.25/2.5 |
1.25/2.5 |
1.25/2.5 |
1.25/2.5 |
1.25/2.5 |
| 蒸汽温度（℃） |
194/225 |
194/225 |
194/225 |
194/225 |
194/225 |
204/225 |
| 给水温度（℃） |
20 |
20 |
20 |
20 |
20 |
20 |
| 炉排面积（㎡） |
3.22 |
6.72 |
7.52 |
11.8 |
18 |
23 |
| 热效率（%） |
79.55 |
78.82 |
79.5 |
80.2 |
82 |
82 |
| 锅炉重量（T） |
25 |
30 |
22.5 |
86.5 |
30 |
35 |
|
锅炉尺寸
长、宽、高
（mm）
|
5500
2350
3970 |
7730
2360
3520 |
6150
2840
3540 |
7853
3316
3524 |
10000
3200
3500 |
11000
3200
3500 |
备注：
1. 上述所有值，是以天然气（LNG）低位发热值8,400kcal/Nm³、城市煤气（CG）低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求，我公司可以提供其他特殊型号的锅炉。
